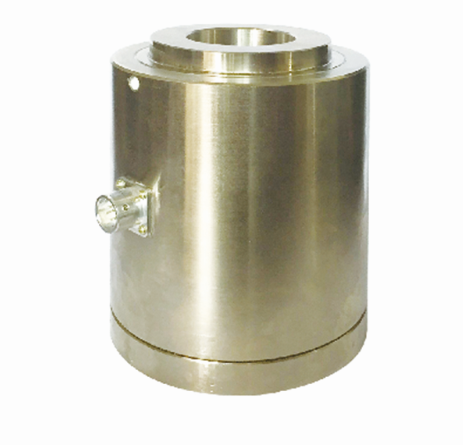

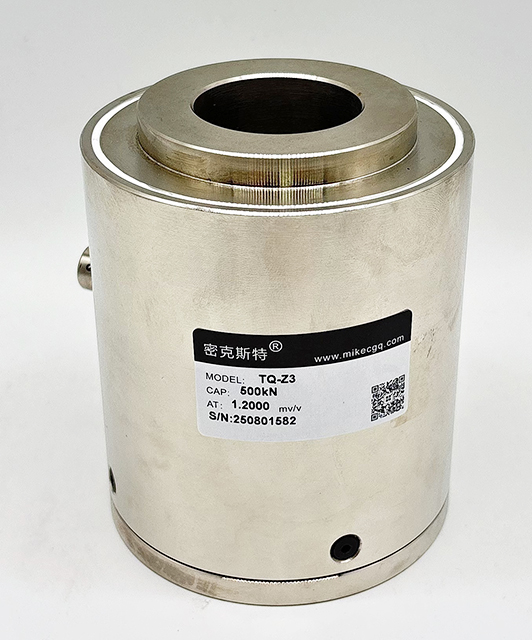

TQ-Z3柱筒式傳感器
編號：10302
查看：
發布：2020-07-30
TQ-Z3柱筒式傳感器性能穩定可靠，安全過載系數高、安裝簡便，廣泛應用于力的測量與分析、生產過程中的自動檢測和控制，以及作為各種測量裝置中的檢測元件。
編號：10302
查看：
發布：2020-07-30
TQ-Z3柱筒式傳感器性能穩定可靠，安全過載系數高、安裝簡便，廣泛應用于力的測量與分析、生產過程中的自動檢測和控制，以及作為各種測量裝置中的檢測元件。
TQ-Z3柱筒式傳感器性能穩定可靠，安全過載系數高、安裝簡便，廣泛應用于力的測量與分析、生產過程中的自動檢測和控制，以及作為各種測量裝置中的檢測元件。
量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、600kN(60t)、1000kN(100t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 10t-100t |
2 | 綜合精度 | 1%F.S |
3 | 靈敏度 | >1.0mV/V |
4 | 非線性 | ≤1%F.S |
5 | 滯后 | ≤1%F.S |
6 | 重復性 | ≤0.5%F.S |
7 | 零點溫度影響 | ≤0.3%F.S/10℃ |
8 | 輸出溫度影響 | ≤0.3%F.S/10℃ |
9 | 輸入阻抗 | 700Ω |
10 | 輸出阻抗 | 700Ω |
11 | 絕緣阻抗 | >2000MΩ |
12 | 工作溫度范圍 | -10~70℃ |
13 | 激勵電壓 | 10VDC |
14 | 安全過載 | 120％F.S |
15 | 材質 | 合金鋼 |
16 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

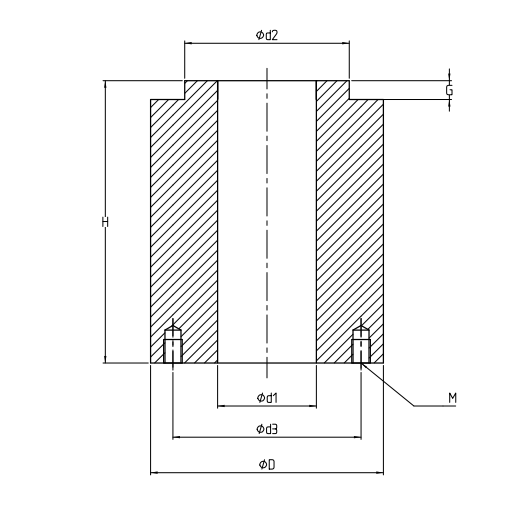

型號 | 量程(kN) | 量程(t) | d1 | d2 | d3 | D | G | H | M |
TQ-Z3 | 100 | 10 | 27 | 45 | -- | 65 | -- | 80 | -- |
200 | 20 | 34 | 52 | -- | 77 | -- | 100 | -- | |
300 | 30 | 45 | 65 | -- | 90 | -- | 120 | -- | |
500 | 50 | 42 | 70 | 80 | 99 | 8 | 120 | 4-M8深10 | |
600 | 60 | 60 | 80 | -- | 106 | -- | 130 | ||
1000 | 100 | 90 | 117 | -- | 138 | -- | 175 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
