CH-TJ輪輻式測力傳感器
編號：10398
查看：
發布：2022-05-20
CH-TJ輪輻式測力傳感器采用優質不銹鋼材質，具有高精度，高穩定性、低外形等特點，安裝簡便、快速，適用于試驗機等。 量程：10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)
編號：10398
查看：
發布：2022-05-20
CH-TJ輪輻式測力傳感器采用優質不銹鋼材質，具有高精度，高穩定性、低外形等特點，安裝簡便、快速，適用于試驗機等。 量程：10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)
產品名稱：CH-TJ輪輻式測力傳感器
產品特點：CH-TJ輪輻式測力傳感器采用優質不銹鋼材質，具有高精度，高穩定性、低外形等特點，安裝簡便、快速，適用于試驗機等。
量程：10kN(1t)、20kN(2t)、500kN(50t)、1200kN(120t)
外形尺寸：

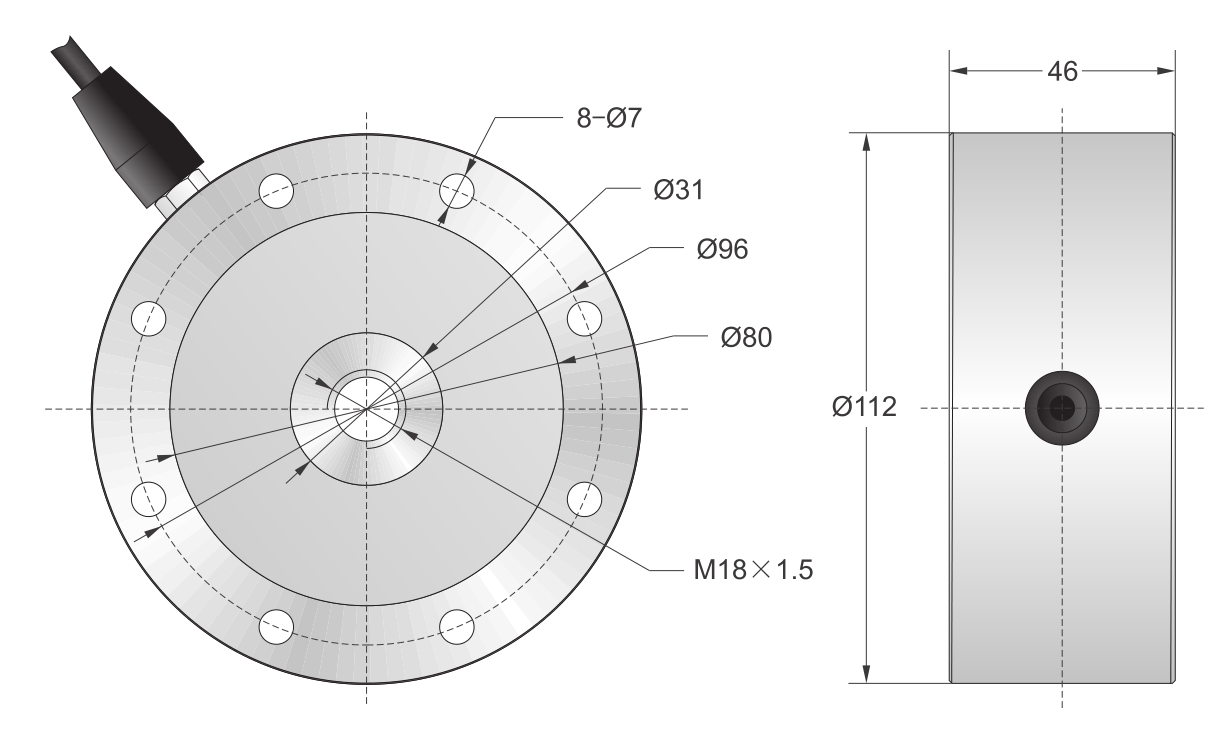

10kN(1t)、20kN(2t)

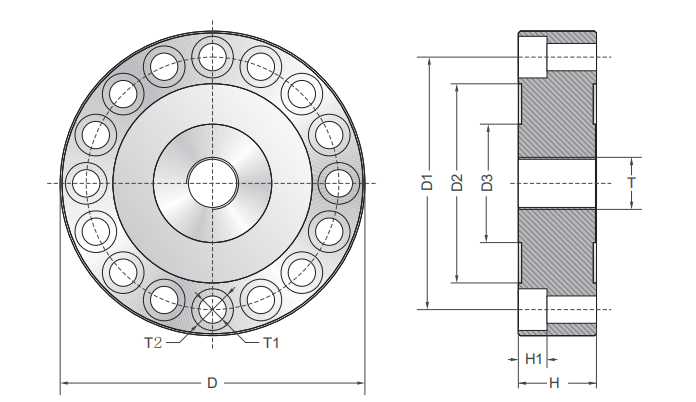

500kN(50t)、1200kN(120t)
量程（kN） 量程 D D1 D2 D3 H H1 T T1 T2 500 50 mm Φ234 Φ194 Φ153 Φ91 60 22 M40x1.5 16xφ21 16xφ32 1200 120 mm Φ234 Φ194 Φ153 Φ91 70 22 M40x1.5 16xφ21 16xφ32 |
技術參數：
技術參數 額定輸出 2.0mV/V±1% 零點平衡 ±1%F.S 綜合精度 0.05%F.S 輸入阻抗 387±20Ω（1t，2t）/ 775±20Ω（50t，120t） 線性、滯后性 ±0.05%F.S 輸出阻抗 350±5Ω（1t，2t）/ 700±5Ω（50t，120t） 重復性 ＜±0.05%F.S 絕緣電阻 ≥5000MΩ 蠕變 ＜±0.05%F.S/30min 允許工作電壓 5～15V/DC 零點溫度影響 ＜±0.03%/10℃ 工作溫度范圍 -30℃～+70℃ 輸出溫度影響 ＜±0.03%/10℃ 安全過載 150%F.S 接線方式 激勵（+）：紅， 激勵（-）：黑； 信號（+）：綠， 信號（-）：白 | ||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||
